Системы и схемы водоснабжения

Системой водоснабжения называют комплекс сооружений, в который входят (рис.): а) водозаборные сооружения, б) насосные станции, в) очистные сооружения, г) регулирующие емкости, д) водоводы и сеть. В ряде систем водоснабжения некоторые сооружения отсутствуют.

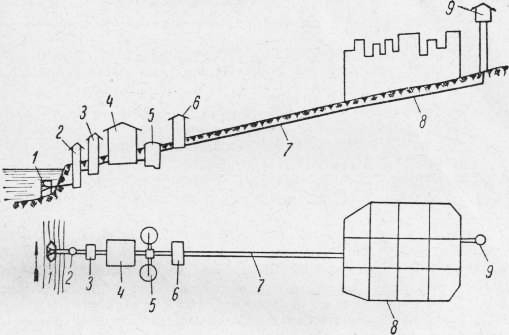

Схема водоснабжения из открытого источника (реки)

1—оголовок; 2—береговой колодец; 3—насосная станция первого подъема; 4—водоочистная станция; 5—резервуары чистой воды; 6—насосная станция второго подъема; 7—водоводы; 8—разводная сеть; 9—водонапорная башня

По роду источника водопроводы различаются:

• С поверхностными источниками (реки, озера, водохранилища, моря);
• С подземными источниками (грунтовые воды, ключи, артезианские воды);
• Со смешанными источниками (поверхностными и подземными).

По способу подачи воды водопроводы бывают:

• С механической подачей;
• Самотечные;
• С комбинированной подачей (механической подачей и самотеком).

В зависимости от назначения различают водопроводы:

• Хозяйственно-питьевые;
• Производственные (для подачи воды на технические нужды производства);
• Противопожарные.

В городах и поселках, как правило, устраивают единый хозяйственно-противопожарный водопровод.

В схеме общего водоснабжения промышленных предприятий применяются следующие системы:
1. Раздельная система, когда водопроводы, имеющие различное назначение, устраиваются обособленно друг от друга: хозяйственно-питьевой, производственный, противопожарный.
2. Комбинированная система, когда некоторые из водопроводов, имеющие различное назначение, совмещаются в один. Возможны следующие типы совмещенных водопроводов:

• Совмещение хозяйственно-питьевого водопровода с противопожарным при отдельном производственном водопроводе;
• Совмещение производственного водопровода с противопожарным при отдельном хозяйственно-питьевом водопроводе;
• Совмещение хозяйственно-питьевого водопровода с производственным при отдельном противопожарном водопроводе.

Выбор той или иной системы водоснабжения производится на основе технико-экономических сравнений, при этом учитываются:
1) величина расхода воды на различные нужды водопотребления;
2) потребные свободные напоры на вводах к точкам водопотребления;
3) требования к качеству воды, предъявляемые отдельными потребителями;
4) протяженность сетей и разбросанность отдельных объектов водопотребления;
5) огнеопасность промышленного предприятия;
6) местные условия (источники водоснабжения, рельеф местности и т. д.).

Производственные водопроводы, в свою очередь, могут быть подразделены на следующие:
а) прямоточные с направлением отработанной воды в канализацию;
б) прямоточные с повторным (последовательным) использованием и с последующим направлением отработанной воды в канализацию;
в) оборотные (циркуляционные) с искусственным охлаждением воды в брызгальных бассейнах и градирнях или без охлаждения, но с отстаиванием;
г) оборотные (циркуляционные) с естественным охлаждением в прудахохладителях;
д) смешанные с частичным оборотом.

Применение той или иной системы производственного водопровода производится с учетом следующих данных:
1) характера и величины водопотребления по объектам;
2) мощности источника водоснабжения и его характеристики (подземные, поверхностные воды, качество воды, температурный режим по сезонам года и т. п.);
3) удаленности источника водоснабжения от промплощадки; высотного расположения промплощадки по отношению к источнику водоснабжения. Так, при удаленности промплощадки от источника на 3—5 км или напоре насосов на станции более 25—30 м применение оборотной системы водоснабжения может оказаться экономичным;
4) невозможности спуска производственных сточных вод в водоемы общественного пользования без очистки, требующей больших затрат;
5) климатических условий местности.

Специальные требования к системам производственного водоснабжения.

Прекращение подачи воды, даже на короткое время, к цехам и отдельным агрегатам промышленных предприятий может повлечь за собой остановку производства и аварии агрегатов. Особенно опасны перебои в системе водоснабжения для «горячих» цехов, где вода расходуется на охлаждение в процессах, протекающих при высоких температурах (печи для плавки металла).

Для обеспечения надежности работы систем производственного водоснабжения при проектировании водопроводных сооружений необходимо учитывать специальные требования.

Проектирование водоснабжения и канализации.

Проектирование, как правило, проводится в две или три стадии. В первом случае разрабатываются проектное задание со сметно-финансовыми расчетами и рабочие чертежи со строительными сметами; во втором случае — проектное задание со сметно-финансовыми расчетами, технический проект со сметой и рабочие чертежи со строительными сметами. Двухстадийное проектирование производится при широком использовании типовых решений и проектов. Для проектирования необходимы данные изысканий: топографические, геологические, гидрогеологические и гидрологические.

При составлении проектного задания проектная организация обязана согласовать все соответствующие вопросы с министерствами и ведомствами, администрацией или местными организациями:
а) администрацией при выборе площадки, устройстве водозабора, обезвреживании и спуске сточных вод и пр.;
6) Министерством речного или морского флота — при расположении водозаборных сооружений на судоходных реках;
в) местными органами Государственной инспекции по охране и воспроизводству рыбных запасов и регулированию рыбоводства экономического административного района — в случае выпуска промышленных сточных вод, содержащих вредные примеси;
г) предприятиями, если проектируемые сооружения присоединяются к уже действующим.

Все согласования осуществляются в соответствии с действующими инструкциями. Проекты и сметы подлежат утверждению.
