Эксплуатация вертикального фильтра-грязевика ГИГ



Описание конструкции грязевика ГИГ

Инерционно-гравитационный грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Грязевик состоит из цилиндрического корпуса, установленного на три опоры. В верхнем днище корпуса грязевика установлен штуцер воздушника, а в нижнем днище – расположен дренажный штуцер.

Принцип действия грязевика ГИГ

В инерционно-гравитационном грязевике ГИГ используется гидродинамический принцип очистки воды от механических частиц загрязнений. Очистка воды от тяжелых механических примесей в грязевике происходит за счет комбинированного использования естественных сил инерции потока и гравитации, без применения сеток и фильтрующих элементов, что выгодно отличает его от существующих аналогов.

Вода по трубопроводу подается сверху через входной штуцер, попадает на отбойный конус и плавно растекается по всему поперечному сечению корпуса. Поток воды, обтекая последовательно верхний и последующие конические козырьки, совершает поворот на 1800 и через отверстия в центральной трубе отводится из грязевика через выходной штуцер.

Удаление загрязнений из корпуса грязевика производится периодически по мере накопления. Механические примеси (частицы песка, продуктов коррозии и других тяжелых механических примесей) оседают и накапливаются в нижней части корпуса грязевика и удаляются через нижние дренажные штуцера. Комбинирование процессов инерции и гравитации позволяет значительно увеличить степень очистки воды от тяжелых механических примесей.

Установка грязевика и правила эксплуатации

Монтажные работы по установке, обвязке и теплоизоляции грязевика должны производиться специализированной монтажной организацией в соответствии с действующими правилами и нормами согласно проектному решению. Грязевик может устанавливаться как на основной (без байпаса), так и на байпасной линии и отключаться от схемы с помощью задвижек до - и после грязевика (грязевик не комплектуется запорной арматурой).

При первоначальном включении грязевика необходимо:

  • Закрыть дренажный кран и приоткрыть штуцер воздушника (или верхний дренажный штуцер) в верхней точке трубопровода (при этом задвижка на основной линии – открыта, задвижки на входе и выходе грязевика – закрыты).
  • Плавно приоткрыть задвижку на выходе из грязевика для медленного заполнения аппарата водой. После удаления воздуха из корпуса аппарата (при появлении воды в штуцере воздушника) - закрыть штуцер воздушника, и плавно, полностью открыть задвижки на выходе и входе в грязевик.
  • Плавно закрыть задвижку на основной линии.

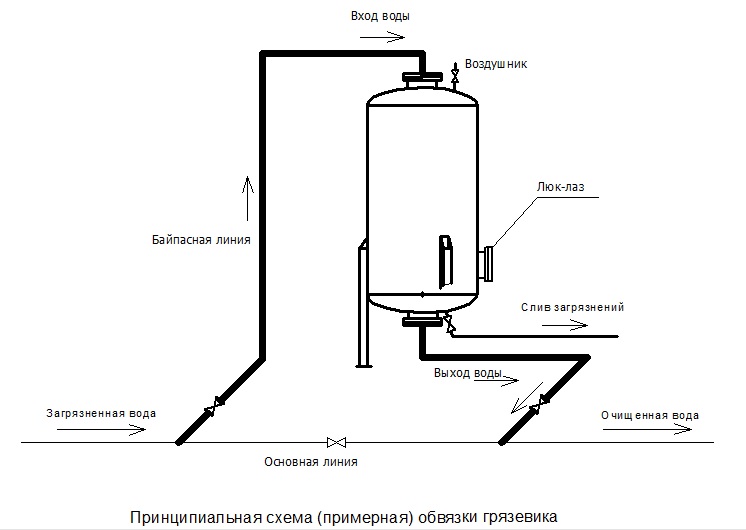

Схема обвязки грязевика ГИГ

Грязевик является устройством, рассчитанным на длительную эксплуатацию (назначенный срок службы грязевика - не менее 15 лет). Аппарат не требует какого-либо специального обслуживания, кроме периодического удаления накапливаемых им загрязнений через дренажный штуцер без отключения грязевика от трубопроводной системы. Периодичность удаления шлама из грязевика зависит от степени загрязнения исходной воды и обычно определяется персоналом в ходе эксплуатации.

Рекомендуется регулярно удалять шлам из грязевика:

  • 3…8 раз в сутки в пусковой период;
  • 1…3 раза в сутки в стационарном (установившемся) режиме работы сети.

Для удаления загрязнений из грязевика в ходе эксплуатации необходимо кратковременно, на 5...20 секунд, открыть плавно дренажный штуцер и слить из грязевика накопившийся шлам в существующую дренажную систему или на очистные сооружения. При этом не требуется выводить грязевик и трубопроводную систему из эксплуатации. Признаком завершения дренирования загрязнений является визуально заметное осветление потока воды, сливаемой из дренажного штуцера.

Методы и объемы технического освидетельствования грязевика

Грязевик является сосудом, работающим со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т. п.) со скоростью не более 0,1 мм в год. Периодичность технического освидетельствования сосуда, находящегося в эксплуатации и не подлежащего регистрации в технических надзорных органах, следующая:

  • наружный и внутренний осмотры 1 раз в 2 года;
  • гидравлическое испытание пробным давлением 1 раз в 8 лет.

Транспортировать грязевик разрешается любым видом транспорта с учетом общих требований перевозки грузов.
