Проектирование насосной станции


Типы водопроводных насосных станций

По своему назначению они разделяются на станции первого подъема, забирающие воду из водоисточников; станции второго подъема, забирающие воду из резервуаров чистой воды и подающие ее в водопроводную сеть; станции повысительные, служащие для повышения напора в сети, и оборотные, предназначенные для циркуляции воды в системе с целью ее повторного использования.

Подбор насосов и расположение агрегатов

Подбор насосов производится по их характеристикам с учетом условий совместной работы насосов и водопроводной сети. При выборе необходимо учитывать:

  • график расхода воды и его сезонные колебания;
  • наличие регулирующей емкости и влияние работы насосов на ее величину;
  • влияние количества и мощности насосов на потребность в резервных агрегатах, на общую установленную мощность и на стоимость оборудования;
  • размеры станции при различных вариантах оборудования.

При выборе марки насоса на заданные условия рекомендуется учитывать следующее:

1. При наличии нескольких марок насосов, отвечающих заданным условиям, следует принимать к установке насос, имеющий более высокий коэффициент полезного действия.

2. При выборе марки насоса надо в каждом случае проверять, насколько допускаемая для насоса вакуумметрическая высота всасывания отвечает желательной высотной схеме станции; в отдельных случаях диктующим фактором может оказаться именно допускаемая вакуумметрическая высота всасывания насоса, а не величина его коэффициента полезного действия.

3. При выборе насосов, проектируемых к параллельной работе, необходимо ориентироваться на лопастные насосы, имеющие непрерывно падающие характеристики Н — Q.

4. Выбирая насосы, предназначенные к параллельному включению, и, кроме того, для работы по ступенчатому графику, следует останавливаться на насосах, у которых рабочая точка, определяемая потребными Q и H, лежала бы в левой части рабочей зоны насоса, чтобы при выключении из работы отдельных агрегатов оставшиеся в работе насосы продолжали действовать в зоне своих оптимальных условий.

5. При подборе насосов по каталогам допустимо в случае необходимости производить пересчет параметров насоса или всей его характеристики H=f(Q) на новое, меньшее число оборотов; при этом следует одновременно учитывать возможное число оборотов двигателей, используемых для привода данного насоса.

6. Установка насосов с числом оборотов выше указанного в каталоге допустима лишь после согласования с заводом-изготовителем.

7. При проектировании насосной станции желательно принимать к установке насосы однотипные.

Выбор количества резервных насосов производится, исходя из допустимого снижения подачи воды на время ликвидации аварии. Расстояния между фундаментами агрегатов должны определяться с учетом размещения трубопроводов и обеспечивать между агрегатами проходы шириной: при установке низковольтных электродвигателей — 1 м, при установке высоковольтных электродвигателей— 1,2 м, для компрессоров — 1,5 м.

При отсутствии подъемных механизмов с одной стороны каждого агрегата должен иметься проход шириной на 0,5 м больше ширины агрегата. При установке горизонтальных насосов с неразъемным в горизонтальной плоскости корпусом расстояние от насоса или мотора до стены или соседнего агрегата должно обеспечивать возможность выема вала или якоря мотора и быть не менее 1 м.

Вакуум-насосы и агрегаты для откачки воды из помещения станции можно устанавливать непосредственно у стен станции. Расстояние от фундамента агрегата до распределительного щита должно быть не менее 1,5 м.

В насосных станциях, снабженных подъемными механизмами, следует предусматривать монтажную площадку, размеры которой должны обеспечивать вокруг установленного на ней агрегата проходы шириной 0,7—1,0 м в зависимости от мощности агрегата. Пример компоновки оборудования насосной станции в плане приведен на рисунке.

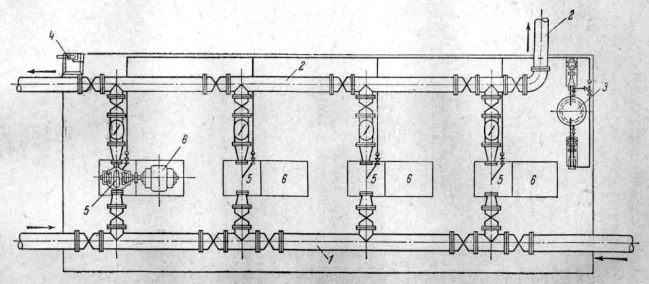

Пример компоновки в плане водопроводной насосной станции

1-всасывающий трубопровод; 2-напорный трубопровод; 3-вакуумная установка; 4-ручной насос; 5-насос; 6-электродвигатель.
