Заливка насосов перед пуском


До пуска лопастного насоса в действие, корпус его предварительно должен быть полностью залит водой. Заливка осуществляется либо непосредственным заполнением водой, либо отсасыванием воздуха из внутренней полости насоса. Первый способ применяется при диаметре всасывающих линий не свыше 250 мм, при этом на их конце устанавливается приемный клапан. Вода для заливки подается или из напорного трубопровода, или из запасного бака, имеющего объем, достаточный для двукратной заливки насоса.

При заливке насосов путем создания вакуума обычно используются водокольцевые вакуум-насосы типа КВН (консольный вакуум-насос), ВВН или РМК.

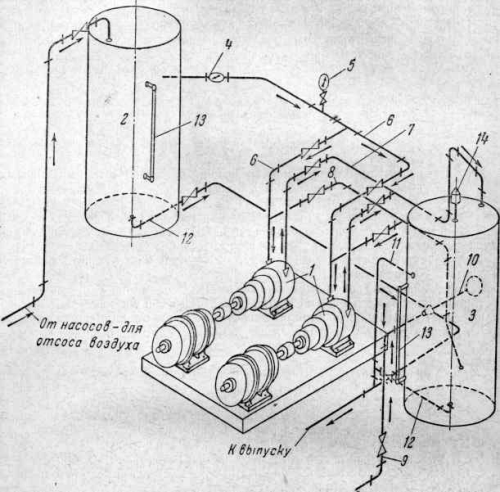

Схема вакуум-насосной установки

1-вакуум-насосы; 2—предохранительный резервуар; 3—циркуляционный резервуар; 4—обратный клапан; 5—вакуумметр; 6—всасывающий трубопровод установки; 7—нагнетательный трубопровод; 8—циркуляционный трубопровод; 9—присоединение к водопроводу; 10—шаровой клапан; 11—переливная труба; 12—спускная труба; 13—водомерное стекло; 14—воздуховыпускной клапан

На рисунке приведена схема установки, состоящая из двух водокольцевых вакуум-насосов, предохранительного и циркуляционного резервуаров и коммуникационных трубопроводов с арматурой. Предохранительный резервуар устанавливается в том случае, если обслуживаемый лопастной насос (или насосы) перемещает загрязненную воду. Соединение всасывающего трубопровода с циркуляционным резервуаром предназначено для постоянной подпитки вакуум-насоса водой и обеспечения циркуляции воды в нем. Вода, заполняющая вакуум-насос и циркуляционный резервуар, должна быть чистой, без механических примесей и не должна нагреваться больше чем до 40—50°. При наличии на станции воды питьевого качества для питания вакуум-насосов, установка циркуляционного резервуара не требуется.

Институтом Водоканалпроект разработаны типовые рабочие чертежи вакуумной установки с водокольцевыми насосами КВН в разных возможных вариантах ее осуществления.

При подборе вакуум-насосов необходимо учитывать величину предельного разрежения, которое должно быть создано в установке, и производительность насосов следует принимать по среднему вакууму, создаваемому ими при работе.

Категория: Общие статьи | Добавил: Альянс-ТеплоЭффект (16.12.2015) | Автор: Михаил Дмитриевич Петров W
Просмотров: 814 | Теги: заливка, вакуум-насосная
