Конструкция котла ТГМ-84


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОТЕЛЬНОГО АГРЕГАТА

Котельные агрегаты ТГМ-84 предназначены для получения пара высокого давления при сжигании газообразного топлива или мазута и рассчитаны на следующие параметры:

Номинальная паропроизводительность420 т/ч
Рабочее давление в барабане155 ата
Рабочее давление пара за главной паровой задвижкой140 ата
Температура перегретого пара550 °С
Температура питательной воды230 °С
Температура горячего воздуха
а) при сжигании мазута268 °С
б) при сжигании газа238 °С

ТГМ-84

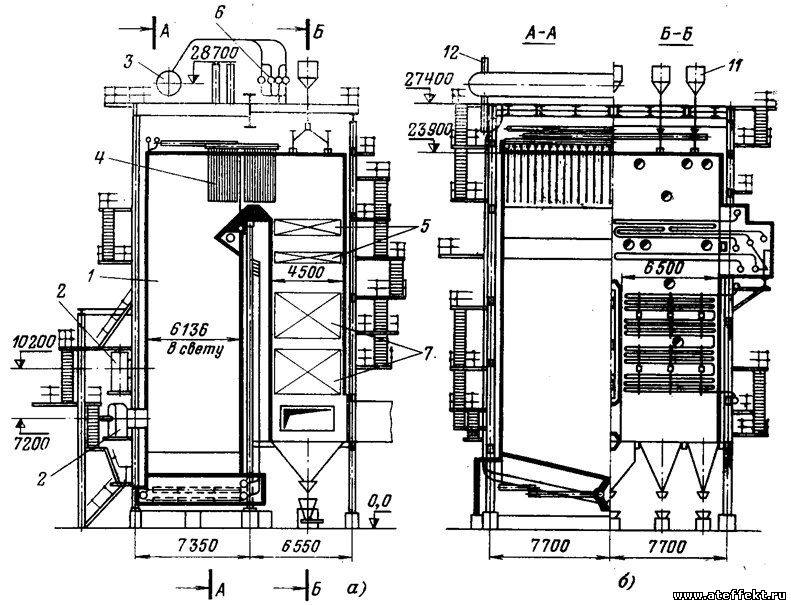

Продольный и поперечный разрезы газомазутного котла ТГМ-84:

1 – топочная камера; 2 – горелки; 3 – барабан; 4 – ширмы; 5 – конвективный пароперегреватель; 6 – конденсационная установка; 7 – экономайзер; 11 – дробеуловитель; 12 – выносной сепарационный циклон
