Конструкция воздухоподогревателя РВП-54

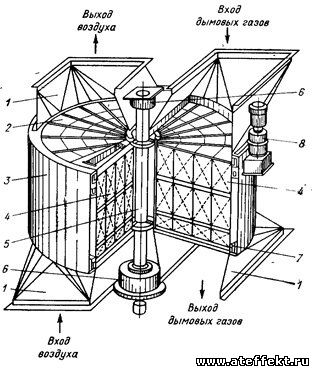

Регенеративный воздухоподогреватель РВП-54 представляет собой противоточный теплообменный аппарат, состоящий из вращающегося ротора, заключенного внутри неподвижного корпуса (см. рис.). Ротор состоит из обечайки диаметром 5590 мм и высотой 2250 мм, изготовленной из листовой стали толщиной 10 мм и ступицы диаметром 600 мм, а также соединяющих ступицу с обечайкой радиальных ребер, разделяющих ротор на 24 сектора. Каждый сектор разделен вертикальными листами на три части. В них укладываются секции нагревательных листов.

РВП-541 - короб
2 - барабан
3 - корпус
4 - набивка
5 - вал
6 - подшипник
7 - уплотнение
8 - электродвигатель

По высоте секции устанавливаются в два ряда. Верхний ряд является горячей частью ротора, выполнен из дистанционирующих и гофрированных листов, толщиной 0,7 мм. Нижний ряд секций является холодной частью ротора и выполнен из дистанционирующих прямых листов, толщиной 1,2 мм. Набивка холодной части более подвержена коррозии и может быть легко заменена. Внутри ступицы ротора проходит пустотелый вал, имеющий в нижней части фланец, на который опирается ротор, ступица крепится к фланцу шпильками. РВП имеет две крышки – верхнюю и нижнюю, на них установлены уплотнительные плиты.

Процесс теплообмена осуществляется путем нагрева набивки ротора в газовом потоке и ее охлаждения в воздушном потоке. Последовательное перемещение нагретой набивки из газового потока в воздушный осуществляется за счет вращения ротора с частотой 2 оборота в минуту. В каждый момент времени из 24 секторов ротора 13 секторов включены в газовый тракт, 9 секторов - в воздушный тракт, два сектора выключены из работы и перекрываются уплотнительными плитами.

В воздухоподогревателе осуществляется принцип противотока: воздух вводится со стороны выхода и отводится со стороны входа газов. Воздухоподогреватель рассчитан на подогрев воздуха от 30 до 280 °С при охлаждении газов от 331 °С до 151 °С при работе на мазуте.

Преимуществом регенеративных воздухоподогревателей яв­ляется их компактность и небольшая масса, основным недо­статком – значительная перетечка воздуха с воздушной сто­роны в газовую (нормативный присос воздуха 0,2–0,25).
